電池材料をバリ・剥離なくキレイに打抜き

電極抜きハンドパンチ

コイン電池試作用の正極／負極材の打抜きに、
精密な目付測定、品質管理用サンプル加工に ――

国内外で２０年、電池開発を支える標準ツールです

資料請求・見積り依頼する

丸型全サイズ即日出荷！

Φ1.00～26.00mm [1mm刻み] および Φ11.28mm 常時在庫

ハンドパンチの仕様ごとに色分け
銅（Cu）箔 t=8m_上面拡大（100倍）
正極材 t=100μm 加工断面（1000倍）
4 lever colors of the handheld punch
ハンドパンチ・銅箔・抜上げ
負極材（基材 Cu t=10μm）のバリ・活物質の崩れがない良好な加工断面
品質管理用・長尺ハンドパンチ（フトコロ深さ100mm）

REASONS

野上技研のハンドパンチが
選ばれる理由

圧倒的な加工性能

バリ・ダレ・剥がれナシ
20年の実績を持つ定番ツール

抜群の操作性

軽量・コンパクト
グローブボックス内での打抜きも簡単

長く使える

海外ユーザー様からのご信頼も厚い
高い堅牢性と長寿命

PRECISION CUTTING

圧倒的な加工性能

正極材・総厚100μm_上面全体（20倍）
正極材 t=100μm 上面全体（20倍）
正極材 t=100μm 上面拡大（100倍）
正極材 t=100μm 上面拡大（100倍）
正極材 t=100μm 加工断面（1000倍）
正極材 t=100μm 加工断面（1000倍）
負極材の加工例（上面：20倍）
負極材 t=220μm 上面全体（20倍）
負極材の加工例（上面拡大：100倍）
負極材 t=220μm 上面拡大（100倍）
負極材の加工例（断面：500倍）
負極材 t=220μm 加工断面（500倍）
銅（Cu）箔 t=8μm_上面全体（20倍）
銅（Cu）箔 t=8μm 上面全体（20倍）
銅（Cu）箔 t=8μm_上面拡大（100倍）
銅（Cu）箔 t=8μm 上面拡大（100倍）
銅（Cu）箔 t=8μm_加工断面（2000倍）
銅（Cu）箔 t=8μm 加工断面（2000倍）
材料実績表（PDF）を開く

EASY TO HANDLE

抜群の操作性

どなたでも簡単に

加工位置を目視しながら、片手で抜上げ、抜落とし。

据え置きの大型治具をはるかに上回る加工性能と堅牢性を、
誰もが扱えるハンディサイズで実現しています。

グローブボックス内でも

どんな作業環境でもスムーズに扱える、究極のコンパクト設計。

グローブボックス内でも場所を取らず、
厚手のグローブを付けてもストレスなく作業できます。

You can choose from 4 colors for the lever of the handheld punch

仕様を一目で識別

レバーカラーはシルバー、青、赤、ゴールドの 4色から
選んでオーダーいただけます。

打抜き径 Φ14mm・Φ15mm・Φ16mm、
パンチ – ダイ間クリアランス 4μm・3μm・2μm など、
ハンドパンチの仕様ごとにレバーカラーを変えれば
一目で識別できます。

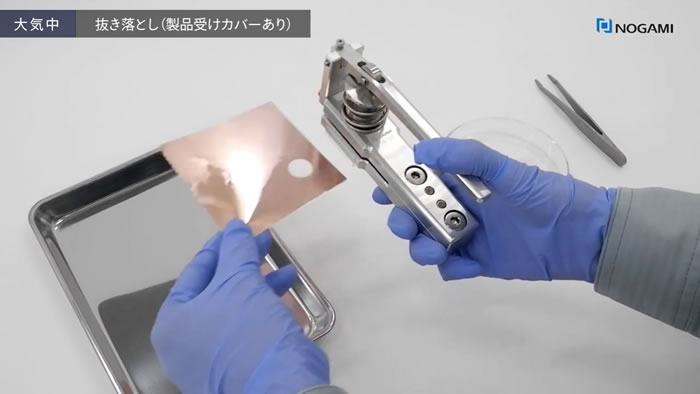

ハンドパンチの使い方

ご使用方法・加工結果の判定例（1:23 無音）

LONG LIFE

長く使える

刃が摩耗しにくい

上刃・下刃のガタが一切ない滑らかな摺動は、
繰返しの使用によるツールへのダメージも極小化します。

ドライ環境でも、定期的なグリスアップでさらに長持ち。
付属の専用グリスでサッと簡単にケアできます。

再研磨で切れ味復活

刃先が摩耗しても再研磨で切れ味が復活。

数年のご使用で錆や腐食が発生しても、
必要部品のみ交換しての原状復帰が可能です。

ハンドパンチのパンチ（上刃）、ダイ（下刃）を再研磨

SPESIFICATION

製品仕様

ハンドパンチ Sサイズ
ハンドパンチ Sサイズ [ Φ1.00~5.00／□1.00~4.00 ]
ハンドパンチ Sサイズ カラーバリエーション
ハンドパンチ Sサイズ カラーバリエーション
ハンドパンチ Mサイズ
ハンドパンチ Mサイズ [ Φ5.01~10.00／□4.01~8.00 ]
ハンドパンチ Mサイズ カラーバリエーション
ハンドパンチ Mサイズ カラーバリエーション
ハンドパンチ MLサイズ [ Φ10.01~18.00／□8.01~13.00 ]
ハンドパンチ MLサイズ [ Φ10.01~18.00／□8.01~13.00 ]
ハンドパンチ MLサイズ カラーバリエーション
ハンドパンチ MLサイズ カラーバリエーション
ハンドパンチ Lサイズ [ Φ18.01~26.00／□13.01~22.00 ]
ハンドパンチ Lサイズ [ Φ18.01~26.00／□13.01~22.00 ]
ハンドパンチ Lサイズ カラーバリエーション
ハンドパンチ Lサイズ カラーバリエーション
品質管理用 長尺ハンドパンチ
品質管理用 長尺ハンドパンチ [ Φ1.00~26.00／□1.00~22.00 ]
打抜き形状丸形状／四角形状
打抜きサイズ丸：Φ1.00～26.00mm／角：□1.00～22.00mm
フトコロ深さ（※）45mm（S～L）／100mm（品質管理用 長尺）
ボディ材質高強度アルミ合金
刃物部材質合金工具鋼／超硬合金
刃先コーティングなし／特殊コーティング

※フトコロ深さ：上刃の中心点から材料挿入可能な突き当て部までの距離

Guidance on getting started with your NOGAMI handheld-punch

製品が届いたら ― 動作および品質確認（1:39 無音）

USER’S VOICE

ご評価の声・実績

圧倒的な品質と使い勝手

バリ、剥離の品質が他社製よりも圧倒的に優れていて、誰が作業しても同じ品質で抜くことができる。
弊社ではグローブボックス内で作業しているが、治具本体も軽く、非常に助かっている。
国内自動車メーカー
電池開発部門 エンジニア様

素晴らしい打抜き加工品質

バインダーを含んでいない、非常にもろいコールドプレス品の電池材料でありながら、加工に伴う亀裂が一切発生しません。同一形状の安定したサンプルを作成することができるようになりました。
東京工業大学 工学院 機械系 平井笹部兒玉研究室
助教 博士（工学） 兒玉 学 先生

整然としたエッジ、均一な断面…

サンプルの切断作業はとても簡単で、かつ精密です（整然としたエッジ、まったく均一な断面…）。
製品を引っ掛けて損傷したりするリスクが減り、より均質なサンプルが取れるようになりました。
フランス 研究機関
研究者様

切れ味も持続

野上技研のハンドパンチはバリもなく、切れ味も持続するため研究開発の現場で大変助かっている。
私の部門でも20台ほど保有していて、他部門の技術者にも勧めている。
国内電池メーカー
生産技術部門 エンジニア様

USAGE

二次電池の試作・精密な目付測定に

コイン電池試作

CR2032など、コイン電池試作用の正極材／負極材を精密加工したい

ハンドパンチ MLサイズ

ハンドパンチ コインセル試作用

Φ14／15／16mm [常時在庫]
その他お望みのサイズで

目付量測定

一定の面積・重量のサンプル加工
データのバラつきを抑えたい

ハンドパンチ Mサイズ

ハンドパンチ Φ10／Φ11.28mm

Φ10／Φ11.28mm [常時在庫]
その他お望みのサイズで

量産ラインでの品質管理

ロール材から切り出さずに
端部から深い場所を打抜きたい

品質管理用 長尺ハンドパンチ

品質管理用 長尺ハンドパンチ

フトコロ深さ100mmの長尺タイプ
お望みの打抜きサイズで [受注生産]

FAQ

よくあるご質問

ハンドパンチは丸形で最大Φ26.00㎜、角型で最大□22.00㎜までしか対応できません。
これらを超える打抜きサイズの場合、『卓上打抜き治具 クリーンプレス』であれば丸形で最大Φ50.00㎜、角型で最大50.00 x 70.00㎜まで対応できます。

クリーンプレス 加工結果 [ SEM x500 ]

電極用 卓上精密打抜き治具 クリーンプレスのご紹介（4:34 無音）

丸形状のハンドパンチで、以下のサイズ（※）であれば即納が可能です。在庫状況につきましては下記フォームからお問い合わせください。

　Φ1.00～26.00mmの 1mm 刻み、Φ11.28mm
　※クリアランス4μm・合金工具鋼・刃先コーティングなし

例えば「Φ9.5mm」など、上記以外の打抜き径のご指定や角型ハンドパンチの場合は受注生産となり、納期は5週間～です。詳細はお問い合わせください。

はい、ハンドパンチの操作感や加工品質をお確かめいただけるよう、デモ機（Φ10.00㎜・クリアランス4μm 仕様）を無償でお貸出ししております。
こちらの専用フォームよりお申し込みください。
https://www.nogami-gk.co.jp/contact/demo/

お客様の材料を当社へお送りいただき、テスト加工するサービスがございます（有償）。当社ラボの技術者が、対象材料を打抜き加工した結果をレポートにまとめ、打抜いた製品、お預かりした材料の端材と共にご返送いたします。

はい、実績がございます。ハンドパンチでは割れてしまうような特に脆性の高い材料に対応した治具（断面観察用試料 打抜き／仕上げ治具）などもございます。ご課題と共に、下記の資料請求・見積り依頼フォームよりお問い合わせください。

はい、各産業分野における高機能素材の研究開発や、材料表面の塗工の状態を分析する試料作製などに、ハンドパンチやその他の弊社ツールをご利用いただいている実績がございます。

ご使用頻度に応じた定期的なクリーニング（グリスアップ）を推奨しております。製品にはメンテナンスキットが同梱されます。ご使用方法は、付属の取扱説明書か、こちらの動画をご参照ください。

How to care and maintain your NOGAMI handheld-punch

刃先の清掃・グリスアップ ― メンテナンスキットの使い方（3:10 無音）

ご使用中、もし摺動が悪くなったり、レバーが戻りにくくなるなどした場合には、悪化する前に、できるだけ早期に当社の窓口までご相談ください。

ハンドパンチシリーズ各製品の保証期間はご納品後、１年間です。
パンチを取り外しての簡易点検とクリーニングは永久無償（※）です。
※ 往復の送料のみご負担いただいております。

パンチ（上刃）とダイ（下刃）間のクリアランス（片側のすき間）は、材料の特性や必要な加工品質によって、4μm、3μm、2μm のいずれかをご指定いただけます（※）。

選定例）
ワーク：総厚 t=300μm 以下の一般的な正極材／負極材
品質基準：「目視にてバリ無きこと」
→ 4μm 仕様を推奨

※ 在庫対象品はすべて 4μm 仕様です。3μm、2μm 仕様は受注生産となります。

はい、二次電池関連、または高度材料開発のニーズ（断面観察用の試料作製など）であれば可能です。
ご要望によっては技術者をアサインし、課題解決のプロジェクトとして協働することもできます。まずはお気軽にお問い合わせください。
